風機盤管簡介

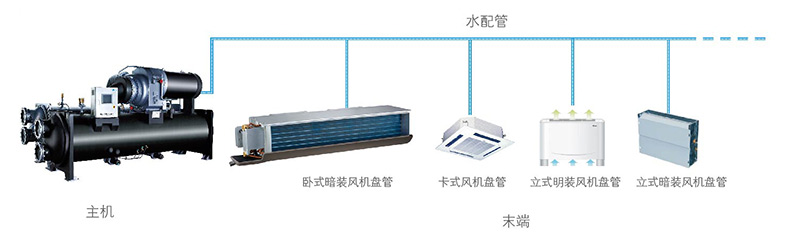

風機盤管空調是大型中央空調系統的末端，是一種將風機和換熱器組裝在起的空調裝置，安裝在空調房間內，利用冷源或熱源供應的冷(熱)水，向空調房間送進冷風或熱風。
美的風機盤管空調有：臥式暗裝風機盤管、立式明裝風機盤管、立式暗裝風機盤管、卡式風機盤管四大系列，風量范圍為340m3/h到2380m3/h，有高、中、低檔三檔風量可選。還可提供更多差異化選擇(如溫控器、三速開關等)，更全面的滿足用戶對性能參數、空氣品質、安裝維護、運行保養等多方面的需求。
臥式暗裝風機盤管

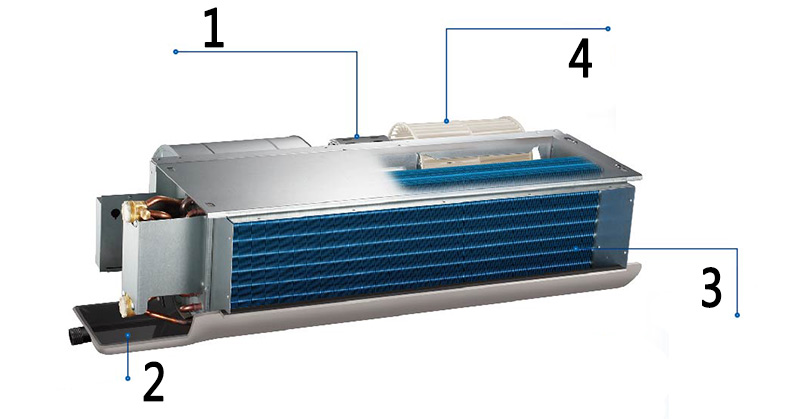

一、臥式暗裝風機盤管的結構圖

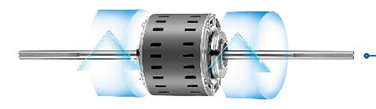

1、高效電機
高效節能，運轉強勁、平穩、靜音

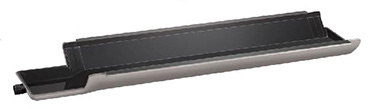

2、新V型接水盤
表面多重防銹處理，排水順暢。

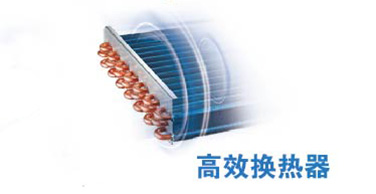

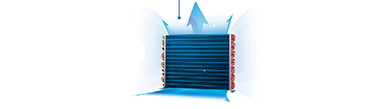

3、高效換熱器
脫脂、防污、防腐、親水性強，有效提升熱交換效率。

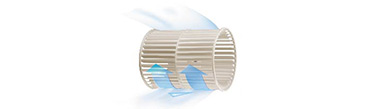

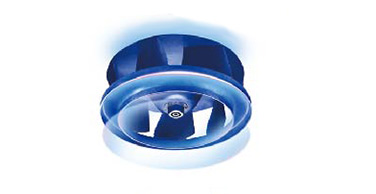

4、離心風輪
軸向進風，通過旋轉形成一定的風壓，葉片面積小、數量多，出風均勻，噪音低。
二、精巧機身，帶來完美空調體驗
臥式暗裝美的風機盤管輕巧美觀，結構緊湊，超薄設計，可以安裝在狹小的天花板內，如酒店客房、餐廳、 KTV、商鋪等，給用戶帶來與眾不同的中央空調享受。
三、高效節能，省電更出色
熱交換器采用高效換熱翅片和優質薄壁紫銅管，配以大風量、低噪音風機強化傳熱，使機組發揮最大的傳熱效能。

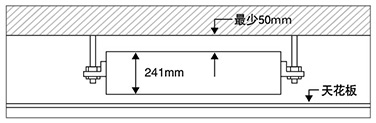

四、超薄設計，最薄機身僅241mm
美的臥式暗裝風機盤管采用超薄機身設計，最薄機身僅241mm，可以在狹小的空間隱藏安裝，大大減少安裝空間，只露出回風口和出風口，完美融入裝修風格。
五、因地制宜，滿足不同房型結構
1、可根據安裝現場風管的連接長度，輕松通過轉換接插件對室內機靜壓進行調整，從而達到理想的空調效果。

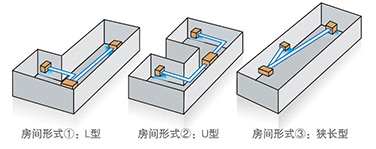

2、根據房間形式，送風方式可實現靈活布置。
六、寧靜舒適，營造優質環境
美的風機盤管空調采用優質離心風輪配合低噪音高效風機，利用先進的技術，對機組風機風葉進行優化設計，確保機組在高靜壓、大風量運行狀態下產生較小的噪音，營造舒適環境。
七、安裝靈活，左右接管可選
用戶可自行改裝變換接管方向，安裝靈活。多種差異化選擇，滿足不同用戶的要求。

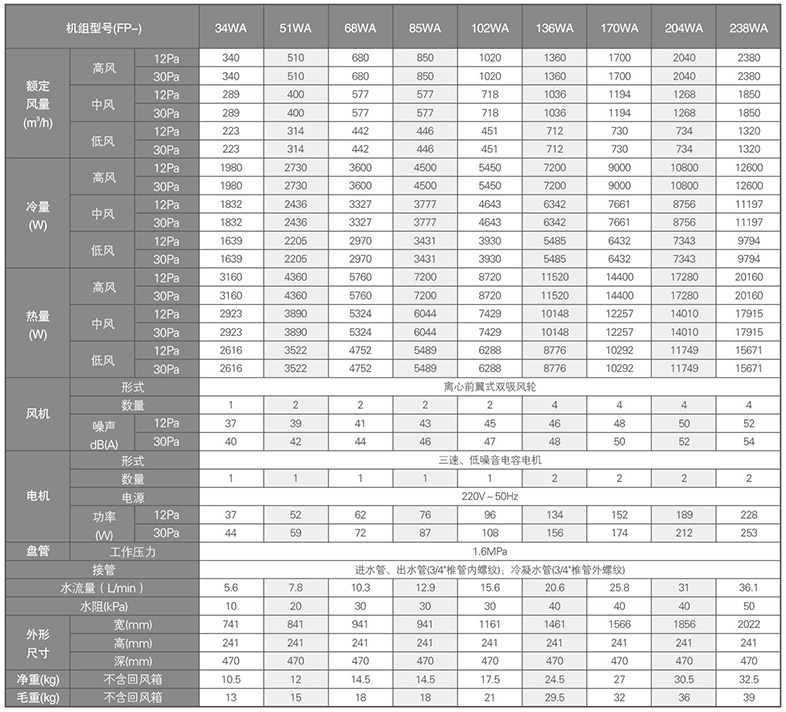

八、臥式暗裝風機盤管參數

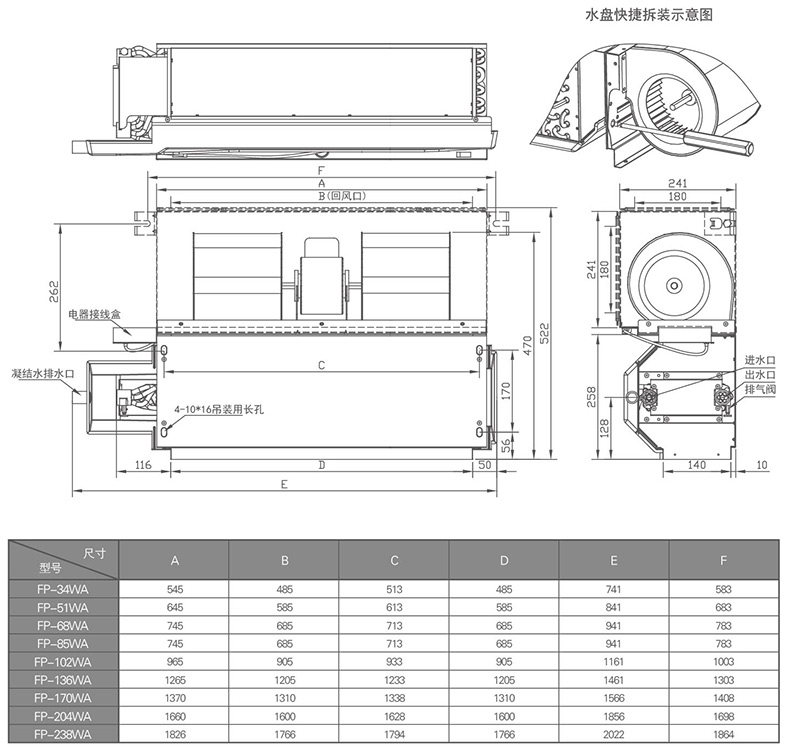

九、美的臥式暗裝風機盤管尺寸

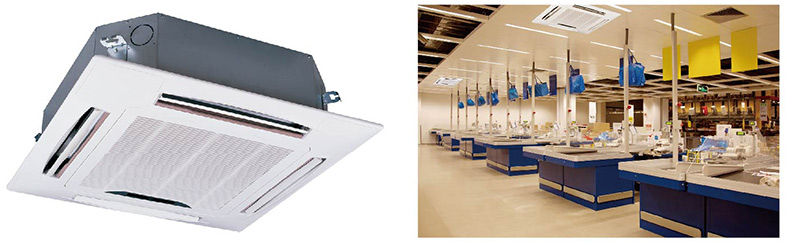

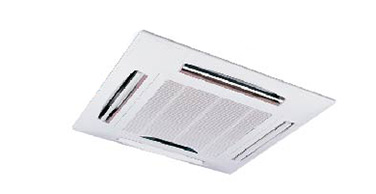

美的卡式風機盤管

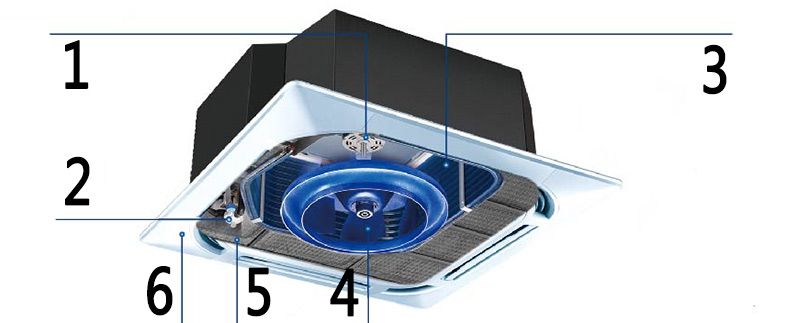

一、卡式風機盤管的結構圖

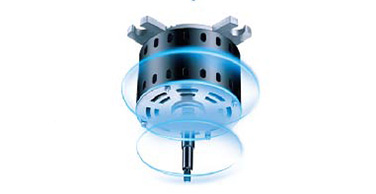

1、高效電機
運行高效、平穩、低噪音，運行壽命長久

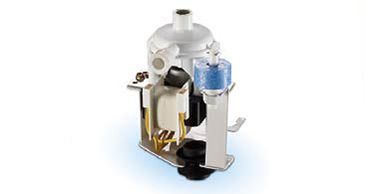

2、高揚程排水泵
卡式風機盤管標配先進的高揚程冷凝水泵，可將室內機制冷時產生的冷凝水提升至1200mm，排水更順暢。
3、高效換熱器
采用新一代親水鋁箔精制而成，具有脫脂、防污、防腐、親水性強等優勢，保證熱交換持久高效。

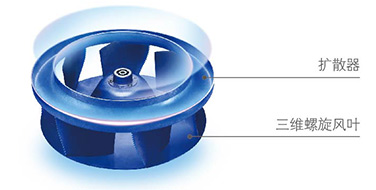

4、靜音三維螺旋風輪
卡式風機盤管采用科技領先的三維螺旋葉設計，在減少室內送風阻力的同時，更完好實現了整機運行低噪音。

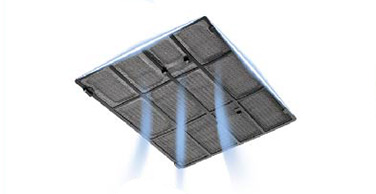

5、長效過濾網
有效過濾空氣中灰塵、顆粒，保持健康、新鮮的空氣。
6、四面出風面板
卡式美的風機盤管獨創"四面出風"設計，使出風面板的送風呈360度圈型擴散，不留死角、均勻舒適。

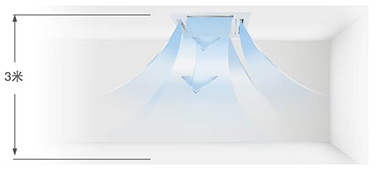

二、人性化設計，輕松享受360度全方位送風
美的卡式風機盤管適合空間較大并且可以做全面吊頂?shù)拇笮涂臻g場所。四面廣角送風，使氣流均勻送到房間各個角落，輕松享受360度全面送風。滿足商場、酒店大廳、宴會廳、醫院、辦公樓等大型場所。
三、多方向送風 時尚舒適
外觀時尚，與使用環境融為體，帶來時尚的裝飾效果和全方位的大空間舒適體驗。獨有四面送風優勢，柔和氣流可以到達每個角落，營造舒適溫度享受。
四、柔和送風，寧靜高效
低噪音電機與優化設計的三維立體離心風扇的結合，經平衡檢測，完美地實現整機運行低噪音，盡享舒適生活。

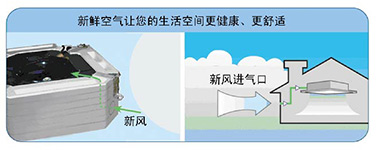

五、新風換氣，清新健康
卡式美的風機盤管獨有的新風換氣設計，可引入室外的清新空，隨時帶來舒爽新風，使室內空氣保持良好品質。

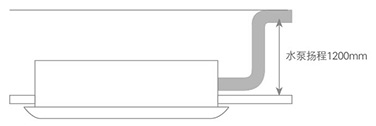

六、內置冷凝水提升泵，排水順暢
卡式風機盤管空調內量揚程為1200mm的冷凝水提升水泵，方便配合現場實際情況，排放空調冷凝水。
七、美的卡式風機盤管參數
立式明裝、立式暗裝風機盤管
一、簡潔大方，時尚美觀

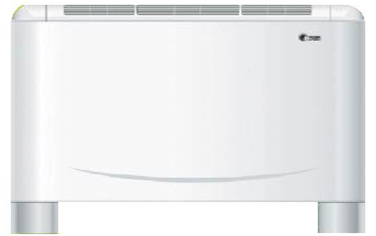

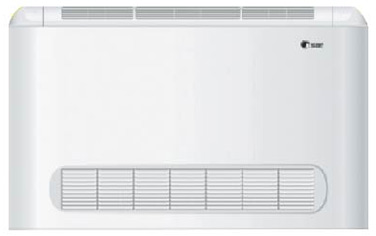

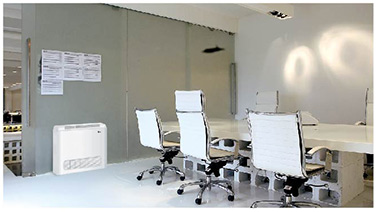

美的立式明裝風機盤管采用輕巧化設計，特別適合已裝修工程及不做吊頂?shù)暮喖s商業場所，安裝方式靈活。外殼無螺釘外露，外觀精美，簡潔大方，完美融入裝修風格。
二、多樣款式可選
立式明裝美的風機盤管可根據不同的使用場所及客戶自己的喜好或裝修風格來選擇不同風格機型。

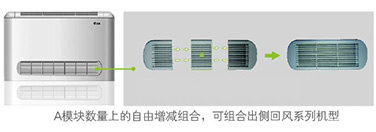

立式明裝風機盤管側回風A系列 外觀設計特點是頂上有變化的曲面，將下方鈑金面和頂上出風口的塑料面柔和地結合在起，使得整體柔和優美。
立式明裝風機盤管下回風B系列 外觀設計特點是在鈑金正面做個弧形漸消壓痕，即加強了鈑金件表面強度，又為前面板藝術造型，使得更加美觀。

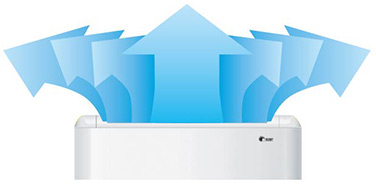

三、環繞立體送風，范圍更寬廣美觀
出風口導風條為活動設計，可靈活調節出風方向，實現環繞立體送風，寬廣的送風范圍，有效避免直吹而導致室內溫度不均，讓人體感覺更舒適，營造全嘶舒適的清新體驗。
四、靈活設計，安裝方便
立式暗裝風機盤管空調安裝存窗臺下，節省空間。用戶可根據自己喜好裝修房間，盡顯高品位，既舒適又美觀。
五、濾塵網模塊化，安裝和維護方便
濾塵網模塊化，安裝和維護方便，可根據不同需求組合成不同規格，由于長度短，維護非常方便。

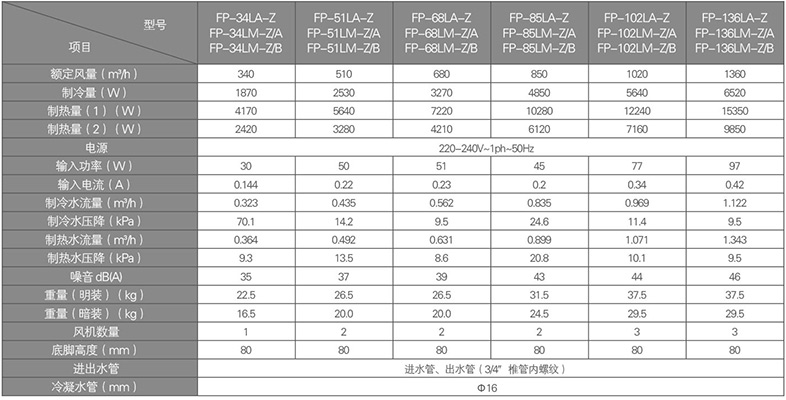

六、立式明裝（暗裝）風機盤管參數
七、立式明裝（暗裝）風機盤管尺寸
安裝與維護
一、為保證機組順利安裝和運轉，請?jiān)跈C(jī)組就位安裝時注意下列事項：
●檢查是否有足夠的安裝、檢修空間；
●確認管路和電器接線的位置；
●檢查吊裝結構，機組的吊裝點應緊固且需要有足夠的強度以承受機組重量及運行時的振動；
●確保機組安裝的水平，否則，可能引起凝結水外溢；
●機組安裝時防止雜物進入風機葉輪，電機和換熱器，同時保證排水端較另端至少低3-5mm，以確保冷凝水排出；
●機組所連接的風管長度是否與機外靜壓吻合，以免風量過大產生異常噪聲或風量不足造成性能下降；
●機組安裝時，嚴禁手執風機葉輪、蝸殼搬運機組。
●水系統需要安裝過濾器，以免臟堵設備盤管。
二、初次運行前，請清除水盤內、風機蝸殼內及盤管周圍異物，檢查水管和電線等各安裝點，確保無誤，使用三速開關調節，最好從高檔啟動再進行其它檔次選擇。
三、初次運行前，應先關閉設備進出水閥門，清洗冷凍水管道系統后，再開啟設備進出水閥門。
四、初次運行前，需將回水管上的放氣閥打開，排盡盤管及管路內的空氣。
五、機組供冷時，冷凍水溫不應低于5℃，供熱時熱水水溫不應高于80℃，且要求水質清潔軟化。
六、冬天調試設備若未馬上投入使用，則調試完后必須做好系統防凍措施(例如將系統內的冷凍水排空或在冷凍水中加入防凍液等)，以免因管內結冰凍壞設備。
七、風機盤管換熱器應定期清洗，保持清潔，如有過濾網也要定期清洗，確保回風通暢。機組停止使用時應使盤管充滿水，以減少管路銹蝕。冬季應采取防凍措施，以防管路凍裂。
